Five advantages of Xendoll Industry 4.0 Intelligent Manufacturing teaching and training platform

Add Date: 2022/7/18    Views: 334

一、智能制造实训平台简介
先导工业4.0智能制造教学实训平台主要应用于学生应用实践类教学。它将各分散的学生要素集中起来,组成一个能够让学生参与设计、构建和调试;让更多的老师参与研发、设计与学习;随着教学活动的深入,让设备不断更新、技术不断前进的系统。这一崭新的综合实验平台,使师生能够综合运用所学知识设计、构建各种较大规模的自动化生产系统模型,对培养和提高学生的创新精神和创新能力具有非常重要的价值。



二、工作流程

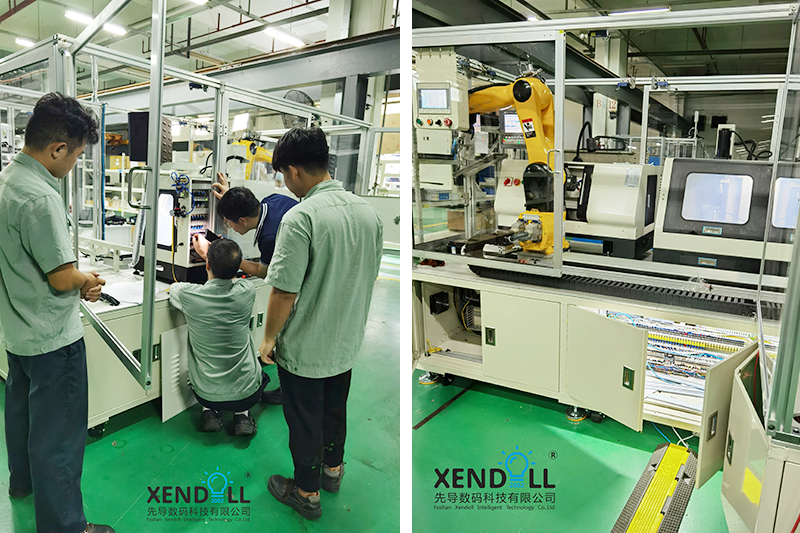

工业4.0智能制造实训平台由三坐标机械手臂从原材料仓取材放到输送带上,RFID系统读取数值,输送带运送到6轴自由度机器人端,由机器人上下料送给数控车削单元进行零件加工,再将成品零件送回输送带,运送到智能仓库端,由三坐标机械手臂将成品零件入库,RFID系统读取数值。在这基础流程里,学校也可根据实际教学需要而增加扩展模块,如视觉检测、MES智能管理系统等。

三、优势特点
先导工业4.0智能制造实训平台具备以下5个显著特点:
1、占地空间小:场线面积可做到9平方米,无需为场地烦恼,小教室也能安置;
2、建设成本低:本本套设备以工业现场大型设备为蓝本,提炼浓缩核心技术,梳理为让学生易于学习、便于使用的一套小型的柔性制造系统,为院校大幅降低了建设成本;
3、安全易用:系统采取了多重安全防护措施,保证了学习者的安全,以小数控机床为柔性制造系统载体,消除学生对大型设备的心理压力,利于学生参与动手操作;
4、综合性强:集机器人操作与编程、数控加工、PLC应用、通讯于一体,将执行机构、控制系统、驱动系统及各专业学科有机结合;
5、扩展性强:模块化和分层设计,分别对不同的功能需要设计不同的程序,在这些功能既可以单独运行,也可以与其它模块组成系统。CNC和驱动之间采用高速总线通讯协议,支持MES系统功能。




四、配置清单
序号 清单 单位 数量
1 六自由度工业机器人 1
2 数控车削加工中心 1
3 数控铣削加工中心 1
4 PLC 单元 1
5 智能仓库 1
6 三坐标机械手臂 1
7 RFID 管理平台 1
8 输送带 1
9 触摸屏中控台 1
10 车削工业级数控系统 1
11 铣削工业级数控系统 1
12 铝合金工作台 1
13 SMC 平行机械手夹爪 1
14 三爪气动卡盘 1
15 铣床自动夹具 1
16 6 轴机器人控制系统 1
17 示教器及电缆 1
18 气源空压站 1
