C57 小型数控车床

型号: C57

    本机标配Xendoll工业级数控系统,采用32位高性能工业级CPU构成控制核心,实现μm级精度运动控制,系统功能强,性能稳定,界面显示直观简明、操作方便。本机精度高、有保护罩、冷却系统,可自动车削各种回转表面,如圆柱面、圆锥面、特形面等,并能进行车螺纹、镗、铰加工,效率高、适用性强。

  • 产品介绍
  • 相关视频
  • 服务支持

    1、本机标配Xendoll工业级数控系统,采用32位高性能工业级CPU构成控制核心,实现μm级精度运动控制,系统功能强,性能稳定,界面显示直观简明、操作方便。可根据用户需求配其它主流数控系统,如广数、凯恩帝等。

    2、本机精度高、有保护罩、冷却系统,可自动车削各种回转表面,如圆柱面、圆锥面、特形面等,并能进行车螺纹、镗、铰加工,效率高、适用性强。

    3、床身导轨经超音频淬火后精磨,硬度高、钢性好。床头、导轨、床鞍、拖板尺寸厚。

    4、床鞍经过工艺处理,移动轻快,减少床身导轨的磨损,避免爬行现象,精度高,便用寿命长。滚珠丝杆采用整体内循环丝杆,配对角接触球轴承支承并预紧,导轨、丝杆等采用集中润滑,具有运动灵活、减少热变形、精度稳定的特点。

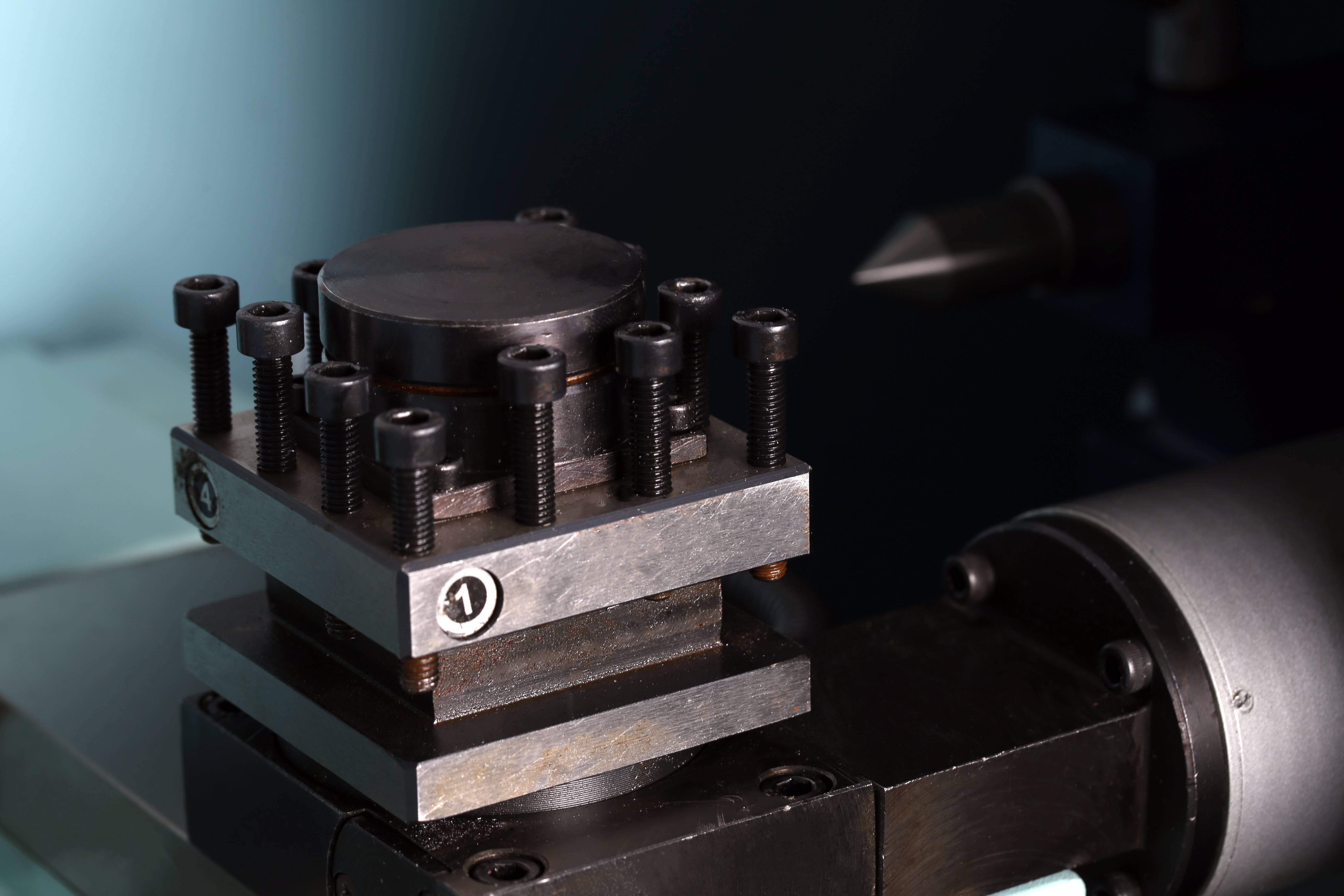

    5、配有电子手轮,配四工位电动刀架,采用精密齿盘定位,重复定位精度高。

    6、可选配伺服控制系统,响应速度快,加工安静平稳,效率精度高。

    7、可选配高级刀具,工件表面粗糙度可达Ra0.8。

    8、可选配后置自动卡盘或者前置式自动卡盘及其自动进料装置。

    9、具备FMS柔性加工兼容性,可根据客户需求进行自动化改造。

    10、外型美观大方,有良好的人机操作界面,操作使用方便。

    11、主要加工材料有:铁、铜、铝等有色金属材料。




    桌面式数控车床、小型教学机床、数控教学机床、桌面型数控、教学机床、数控教学实训、教学培训用数控车床、创新实践室数控车床、小型精密数控车床、


      定位精度

      0.03mm

      重复定位精度

      0.02mm

      最大回转直径

      210mm

      中心高

      105mm

      X轴行程

      80mm

      Z轴行程

      280mm

      尾座行程

      50mm

      主轴转速

      300~1750rpm±10%(无极调速)

      快速移动速度

      5000mm/min(选配伺服电机可达10000mm/min)

      电动刀架工位数

      4工位

      刀架角度

      360 °

      刀具回转精度

      0.005mm

      主轴通孔

      20mm(选配气动卡盘无通孔)

      卡盘最大夹持尺寸

      100mm(选配气动卡盘按实际需求定制)

      X\Z轴电机最大扭矩

      2 N.m(选配伺服电机或有不同)

      冷却系统

      水冷,系统M代码控制

      车螺纹功能

      公制/英制

      主轴孔锥度

      MT#3

      尾座孔锥度

      MT#2

      主轴电机功率

      500W(可选配1.1KW)

      使用电源

      AC220V/50Hz

      电子手轮

      4轴三档电子手轮

      丝杆

      C3级滚珠丝杆

      净重/毛重

      145/160kg

      外型尺寸(长×宽×高)

      1000mm*700mm*580mm;1000*700*1470mm(含底座)

      包装尺寸

      1100mm*800mm*680mm(不含底座)

      数控系统

      Xendoll 工业级数控系统(可选配其他数控系统)

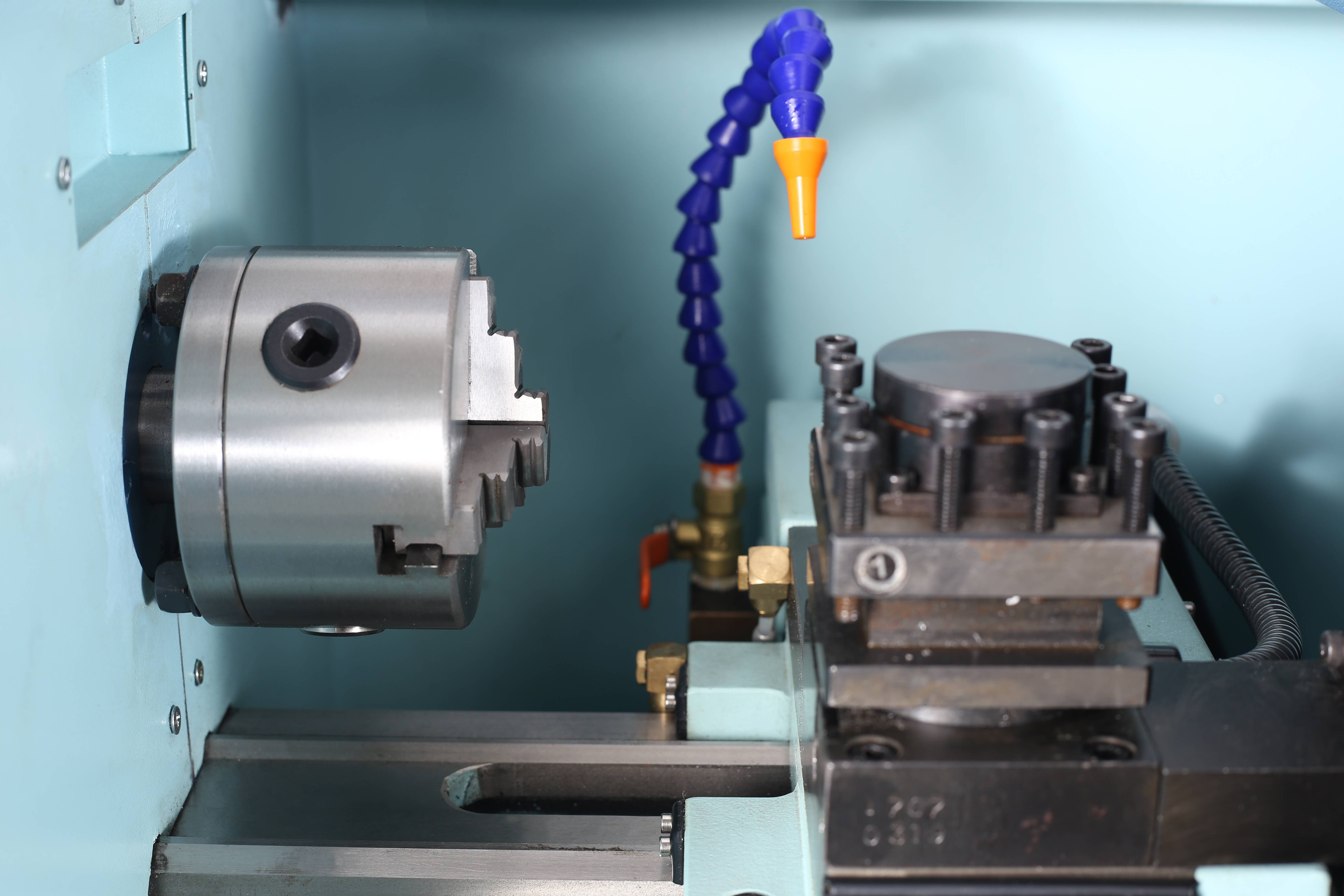

      细节展示

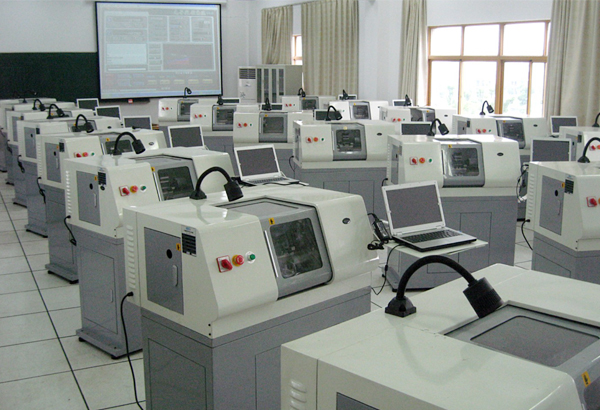

      实例展示
