数控教学实训:小型数控车床的优点与应用

Add Date: 2023/4/3    Views:

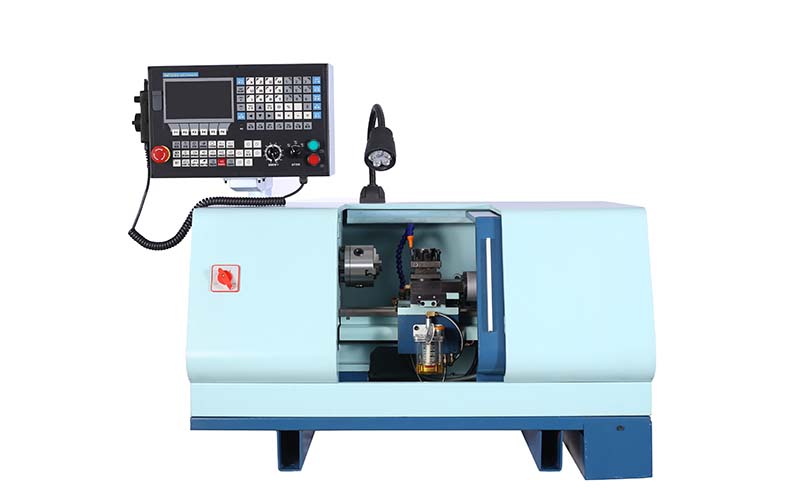

本机标配Xendoll T3数控车床系统,滚珠丝杆,体积小,精度高,性能稳定、性价比高。伺服定位控制,定位快速精准,四工位电动刀架可实现复杂工件加工,是小型零件加工的理想选择。可配置前置式或后置式气动卡盘,自动进料装置。可根据工业4.0配置自动化改造,多台机器能进行集中管理监控,拥有多种通讯方式进行数据交换,上位机程序界面可由客户自主开发,简单便捷,具备FMS兼容性,各大院校研究柔性加工的理想选择。
桌面式数控、数控教学实训、桌面式数控车床、教学数控车床、小型数控车床

本机特点:
1、本机标配Xendoll T3数控系统,采用32位高性能工业级CPU构成控制核心,实现μm级精度运动控制,系统功能强,性能稳定,界面显示直观简明、操作方便。可根据用户需求配其它主流数控系统,如广数、西门子。
2、本机精度高、有保护罩、冷却系统,可自动车削各种回转表面,如圆柱面、圆锥面、特形面等,并能进行车螺纹、镗、铰加工,效率高、适用性强。
3、床身导轨经超音频淬火后精磨,硬度高、钢性好。床头、导轨、床鞍、拖板尺寸厚。
4、床鞍经过工艺处理,移动轻快,减少床身导轨的磨损,避免爬行现象,精度高,便用寿命长。滚珠丝杆采用整体内循环丝杆,配对角接触球轴承支承并预紧,导轨、丝杆等采用集中润滑,具有运动灵活、减少热变形、精度稳定的特点。
5、配有电子手轮,配四工位电动刀架,采用精密齿盘定位,重复定位精度高。
6、伺服控制系统,响应速度快,加工安静平稳,效率精度高。
7、选配高级刀具,工件表面粗糙度可达Ra0.8。
8、选配后置自动卡盘或者前置式自动卡盘及其自动进料装置。
9、具备FMS柔性加工兼容性,可根据客户需求进行自动化改造。
10、外型美观大方,操作使用方便。

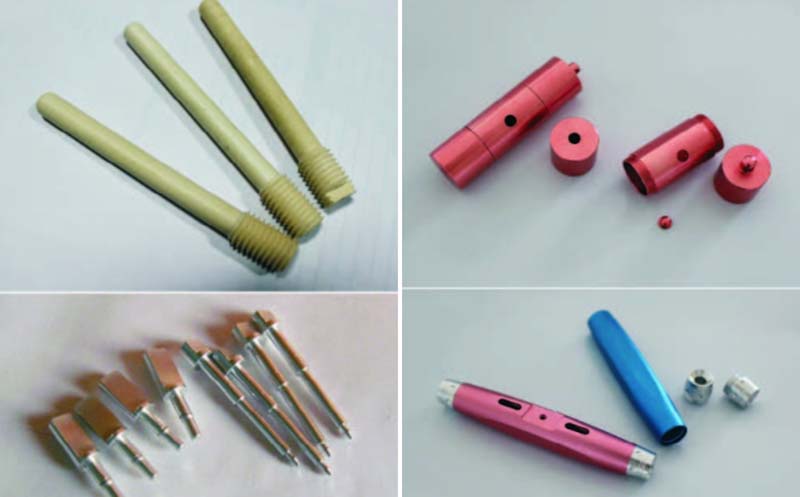

11、主要加工材料有:铁、铜、铝等有色金属材料。

适用行业:五金加工厂的小零件加工,企业或高校的科研开发,首板制作,同时也可以用于高校或职业院校数控技术培训教学等
技术参数:

定位精度

0.03mm

重复定位精度

0.02mm

最大回转直径

210mm

中心高

105mm

X轴行程

80mm

Z轴行程

280mm

尾座行程

50mm

主轴转速

300~1750rpm±10%(无极调速)

快速移动速度

5000mm/min(选配伺服电机可达10000mm/min)

电动刀架工位数

4工位

刀架角度

360 °

刀具回转精度

0.005mm

主轴通孔

20mm(选配气动卡盘无通孔)

卡盘最大夹持尺寸

100mm(选配气动卡盘按实际需求定制)

X\Z轴电机最大扭矩

2 N.m(选配伺服电机或有不同)

冷却系统

水冷,系统M代码控制

车螺纹功能

公制/英制

主轴孔锥度

MT#3

尾座孔锥度

MT#2

主轴电机功率

500W(可选配1.1KW)

使用电源

AC220V/50Hz

电子手轮

4轴三档电子手轮

丝杆

C3级滚珠丝杆

净重/毛重

145/160kg

外型尺寸(长×宽×高)

1000mm*700mm*580mm

1000*700*1470mm(含底座)

包装尺寸

1100mm*800mm*680mm(不含底座)

数控系统

Xendoll 工业级数控系统(可选配其他数控系统)
