数控机床维修实验台，这通常用于职业院校、技工培训或企业实训中，模拟真实数控机床的结构与故障，用于教学和维修技能训练。

先导数控车床维修实验台可以做实际编程加工产品用，也可学习数控车床维修知识，融入高新技术与一体，是本科及职业院校数控技术专业、数控技术原理和技能培训的首选设备。

数控综合实训系统采用模块化设计，便于组合和扩展，也便于检查和调试、利用该实验装置可以使学生掌握数控系统控制原理、电气原理、电气设计方法、元器件的选用，能够掌握工业生产过程，达到工业现场实践效果，不仅可以按照推荐的方式进行设计、安装、调试也可根据课程设计的要求自行设计、组合安装、调试，更好的培养学生的动手能力和分析能力。

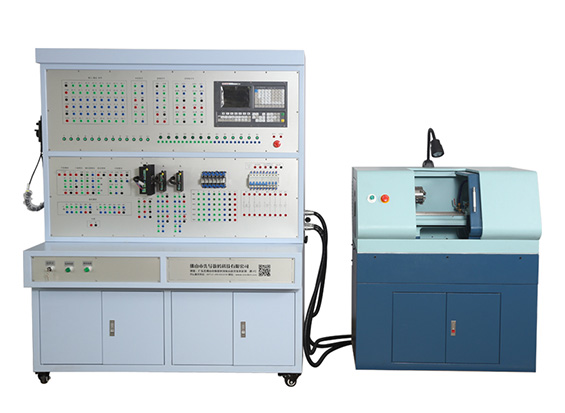

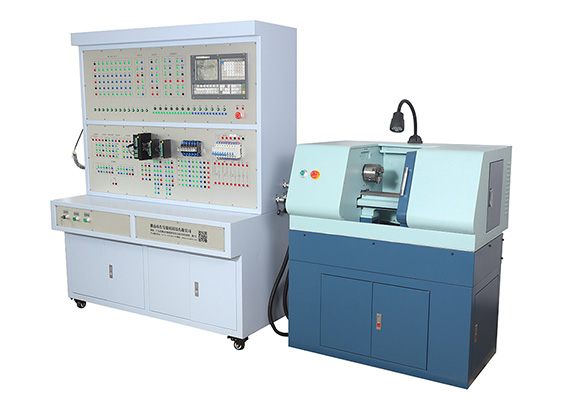

数控车床维修实验台，型号：XD5003

产品特点：

XD5003数控车床维修实验台主要组成部份由数控系统（标配广数980TDC工业级数控系统），主轴调速单元、XZ运动轴单元、开关量输入输出单元以及C57小型数控车床等组成。

XD5003数控车床维修实验台可进行各种两轴联动外圆、曲颈、球头、公／英制螺纹、锥螺纹等加工。其操作简单，维护方便，适用范围广泛，可用于钢、铁、铝、有机玻璃、塑料、蜡模等零件或模具的加工。具有占地面积小、工作速度高、操作简单等优点。

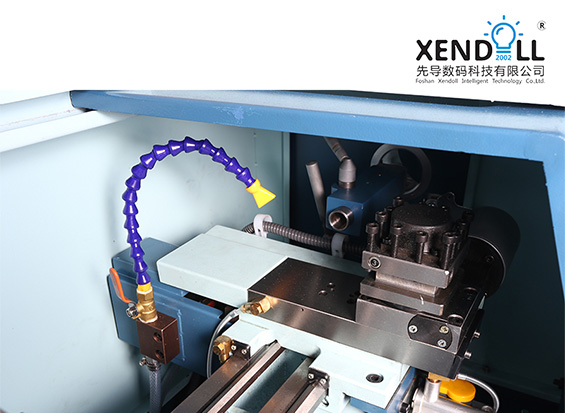

C57数控车床集成了二相混合式步进电机、高速恒转矩主轴、滚珠丝杠、原点限位开关、电子手轮、冷却水泵，是一个标准的具有一定精度的数控真机床（非模型机床），让学生学习到拆装、调式一个完整的真实机床。

技术参数：

1)实验台采用金属钢板一体柜，电气安装平台与控制器安装平面成L形结构，电气安装平台尺寸约：1200×1000mm

2)控制器安装平面尺寸：1200×500mm；结构坚固

3)实验台配置4个万向角轮，配置刹车装置，方便移动和固定，电气柜实验台：1500×1000×1900mm

4)配有冷却系统（G代码控制水泵）、悬挂式电子手轮

5)C3级精密双螺母滚珠丝杆，经中周波热处理及精密研磨

6)数控系统：广数980TDC工业级数控系统

7)加工精度：0.015mm

8)最大回转直径：210mm

9)最大夹持直径：100mm

10)X／Z轴行程：80／280mm

11)主轴转速（无级）：300~1750rpm±10%

12)最大移动速度：2000mm／min

13)电动刀架工位数：4工位

14)刀具回转精度：0.005mm

15)主轴通孔：20mm

16)有冷却系统、车螺纹功能

17)系统分辨率：0.001mm

18)主轴输出功率：500W

可实现的实训项目：

1)数控系统的原理和组成

2)电机驱动系统的构成、调整及使用

3)数控系统的连接与调试

4)数控系统参数设置与调整

5)主轴调速系统的构成、调试及使用

6)数控编程及加工操作

7)悬挂式手轮的电气设计、安装、接线和调试

8)可编程控制器（PLC）编程与调试

9)数控车床故障设置与排除

10)机床回参考点实验

11)刀架控制原理实验

12)丝杆回差补偿实验

13)主轴编码器的安装与故障诊断实验

14)数控车床加工实训
