智能制造产业的快速迭代，对数控领域职业技能人才的实操能力、故障处置能力和综合素养提出了更高标准。工程训练中心作为职业教育与产业实践衔接的核心阵地，是培育高素质技术技能人才的关键平台。

而数控铣床维修实验台、教学数控铣床等专业化教学装备，作为实训教学的核心载体，彻底打通了理论教学与工业实操的壁垒，成为提升数控专业教学质量、夯实学生职业技能的核心支撑，助力职业教育实现以练促学、以训赋能的育人目标。

在职业数控教学体系中，传统教学模式普遍存在重理论、轻实操的痛点，学生仅依靠课本知识难以理解数控铣床的机械结构、电气原理、控制系统逻辑，面对设备故障、调试优化等实操场景时往往无从下手。针对这一教学难题，工程训练中心配套的各类专业化教学装备，构建了系统化、层级化的实训教学体系，其中教学数控铣床主打基础实操教学，高度复刻工业量产数控铣床的运行原理与操作流程。

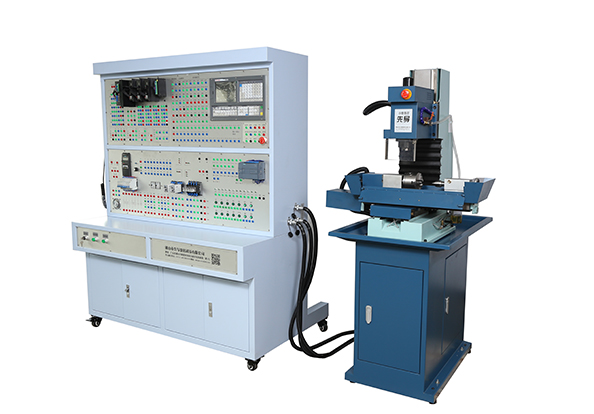

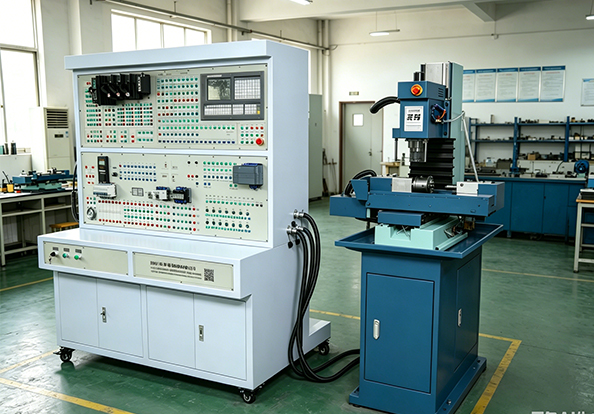

XD5002数控铣床维修实验台主要组成部份由数控系统，主轴调速单元、XYZ运动轴单元、开关量输入输出单元以及数控铣床等组成。

XD5002数控铣床维修实验台可进行各种曲面、曲线、平面、槽、孔等的加工。其操作简单，维护方便，适用范围广泛，可用于钢、铁、铜、铝、有机玻璃、塑料、蜡模等零件或模具型腔的加工。具有占地面积小、工作速度高、操作简单等优点。

C31数控铣床集成了二相混合式步进电机、高速恒转矩主轴、滚珠丝杠、原点限位开关、电子手轮、冷却水泵，机床让学生学习到拆装、调试一个完整的机床。

技术参数：

1)电气柜实验台尺寸：1500×1000×1900mm

2)交流伺服单元：750W伺服电机及驱动器，配有相应的软件

3)变频器单元：变频器MM440（2UC17-5AA1），OBPOO-OAA1

4)步进驱动及电机：6N.m电机和4N.m电机及驱动模块

5)三相异步电机：120W／380V／1200转

6)直流无刷电机功率：1.1kw

7)广数980MDC工业级数控系统

8)系统分辨率：0.001mm

9)电源单元：使用220伏电压

10)重复定位精度：0.02mm

11)X／Y／Z／A轴行程：300／175／270／360度

12)主轴转速：100~3500转／分钟

13)工作台尺寸约：450×160mm

14)最大钻孔直径／铣削直径：13／50mm

15)主轴锥度：MT3

16)输出功率：1.5kw

17)外型尺寸约：900×950×1750mm

设备保留了数控编程、工件加工、参数调试等核心功能，同时针对教学场景优化操作难度、提升安全系数，适配数控技术、机电一体化、机械制造等专业的基础课程教学。学生可通过设备熟练掌握铣床基本操作、程序编写、精度校准等基础技能，筑牢数控加工的职业基础素养。
